一、概述

雷電和電力線路放電產生的浪涌脈沖通過感應使用外接電源線或信號線電器設備或電子儀器儀表，會使上述設備受到高電壓和高電流的沖擊，這種沖擊的特點是時間短，一般為微秒級但瞬間能量大，會造成電子元器件的損傷或損壞，KLQ-200系列防雷保護器可以有效的消除上述浪涌脈沖對電子設備的影響，可廣泛適用于因受雷擊通過進線端串入浪涌脈沖影響的儀器儀表，例如用于各種壓力變送器、溫度變送器、液位變送器、流量變送器、現場分析儀表，閥門定位器等的進線端，本產品可以對上述儀表起到有效的保護作用。

二、工作原理

在防雷保護器的輸人端前級，采用具有快速響應的，間隙引弧、大電流放電的優質氣體放電管吸收大部分的浪涌能量，在輸入端的后級，采用由共模電感，大功率TVS管、壓敏電阻組成的能量吸收網絡，進一步吸收剩余的浪涌能量，限制了進入被保護裝置的電壓，使其保持在安全工作的范圍之內。

三、選型編碼

例:型號為KLQ-202A保護器

表示其安裝螺紋為1/2-14NTP美制錐管螺紋。工作電壓為30V/DC或21 V/AC普通室外型保護器。

四、安裝方式

機械連接:采用1/2-14NTP美制錐管螺紋、GI/2錐管螺紋、M20X1.5螺紋或其它螺紋規格可供選用。電氣連接:采用截面積1nu112多股導線引出，串聯在被保護設備的輸人回路中，防雷保護器與被保護設備要可靠接地，引出接線端子定義見圖1

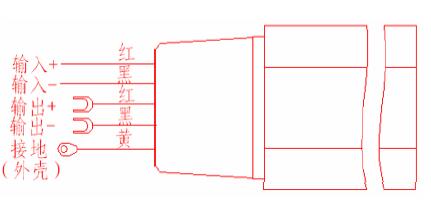

 圖1防雷保護器引出接線端子定義

五、使用環境要求:

使用環境溫度:-40一850C

濕度:% -'96%RH(無結露)

六、采用標準與認證機構:

1)國際電工委員會:IEC61643-21 :2000

2)國家標準:GB/T 18802.21-2004

認證機構:上海市防雷中心防雷產品測試中心、上海市防雷產品質量監督檢驗站

七、電氣性能:

額定工作電壓:線一線:5V/DC,30V/DC或21V/AC,45V/DC或32V/ AC可選

最大持續工作電壓:線一地士100V DC

響應時間:線一線蕊4ns、線一地蒸5Ons

沖擊耐受能力:20Kv/10kA

電壓保護水平:160V (20kV/10kA)

額定工作電流:200mA

內電阻:20士2Ω

漏電流:線一線蕊≤5uA (DC33V)

   線一地蒸20uA (DC100V)

絕緣電阻:線一地≥10M[1(采用100V兆歐表測試)

輸入等效電容:蕊≤5000p《線一線)

           ≤2000p(線一地)

輸人電感: ≤1mH/每端

誤碼率:蒸1x10-9

防護等級:IP65

六、外形尺寸

外形尺寸:見圖2

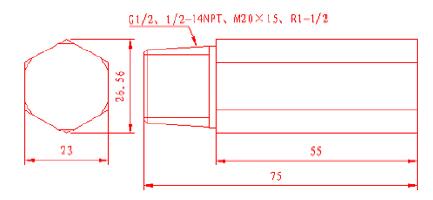

圖2防雷保護器外形尺寸
