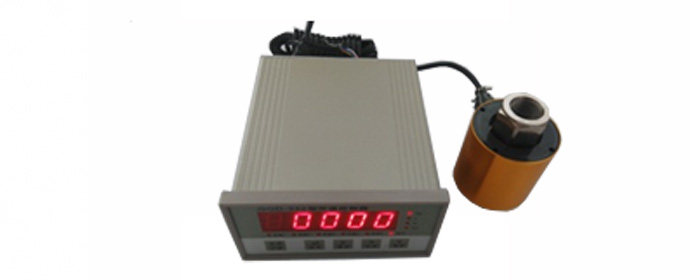

GGD-332型定值控制器
產品簡介
GGD-332(原DS—2330型定值控制器)定值控制器是一個集測量顯示、定值控制及模擬變送的多功能小型控制儀表。電路采用單片機和高效A/D轉換器。所有調校及設定均由前面板五個輕觸式鍵盤的操作來完成，調校及設定的結果可長期斷電保持，使用十分方便和可靠。儀表可選裝RS-485通訊接口實現稱量數據遠傳的功能。外殼采用鋁合金型材，堅固美觀。特別適用于稱重顯示、定值控制、稱重信號變送（模擬變送或數字變送）等場合。
技術參數
● 傳感器激勵電源：10V，200mA
● 傳感器輸入信號范圍：0—30mV
● 調零范圍：0—30mV
● A/D分度數：65000字
● 最大可顯示靈敏度：2000字/mV
● 測量非線性：0.01%FS
● 采樣速度：80次/秒
● 模擬變送輸出信號：4—20mA
● 定值控制開關輸出特性：常開、AC110V、0.5A
● RS-485通訊波特率：19.2kb/S
● 工作環境溫度：0~40℃
● 工作電源：AC220V，50Hz, 5W
● 外形尺寸：160×85×180
● 開孔尺寸：150×75
功能操作
3．1調零
在運行狀態（運行指示燈亮，以下同）下，同時按下【切換】和【調零】鍵，儀表即刻完成調零并顯示零。調零可在稱量范圍內，如果需要，可以任意進行，不受限制。
3．2標定
注:在正常使用情況下建議用戶不要進行標定操作。
標定是在儀表顯示值與實際負載不相吻合、超出允許的誤差時而進行的一種精度校準操作。如果用戶在定購儀表的同時定購稱重傳感器，那么產品一般在出廠前已經標定過，用戶在早期的使用中不再需要進行此項操作了。需指出的是：標定并非是滿量程設置，本儀表沒有量程上限限制。
標定操作之前先正確調零，然后在傳感器上加載標準負載（砝碼），加載的標準負載應盡量接近實際的最大量程，以提高標定的精度。
在運行狀態下，同時按下【切換】和【標定】鍵并維持數十秒后（是為防止不當?shù)牟僮鳎钡健具\行】指示燈熄滅，儀表的萬位顯示閃爍，此時可進行標定數據的設定。
數據的設定方法如下：
①按動【＞】鍵移動欲調整的顯示位，移動的方向向右并循環，被選中的顯示位會以閃爍方式顯示。
②按動【∧】鍵，使閃爍顯示位的數值增大。
③按動【∨】鍵，使閃爍顯示位的數值減小。
當面板上的顯示數被調整到要求的標定值后（不包括小數點），按【進入】鍵確認，此時儀表在千位數上出現一個小數點，用【＞】鍵可使小數點分別出現在百位、十位和個位上，到達所需位置時，按【進入】鍵確認。【運行】指示燈點亮，標定操作結束。
3．3定值設定
在需要使用定值輸出時，可通過鍵盤操作對儀表的五個定值進行設定。
在運行狀態下，同時按下【切換】和【定值】鍵，【運行】指示燈熄滅，【定值1】指示燈點亮，此時可對定值1進行數值設定。設定方法如下：
①按動【＞】鍵移動欲調整的顯示位，移動的方向向右并循環，被選中的顯示位會以閃爍方式顯示。
②按動【∧】鍵，使閃爍顯示位的數值增大。
③按動【∨】鍵，使閃爍顯示位的數值減小。
當面板上的顯示數被調整到要求的定值后，按【進入】鍵確認，定值1設定完成。【定值2】指示燈點亮，用和定值1數值設定相同的方法進行定值2的設定，再依次進行定值3、定值4和定值5的設定，不再復述。定值5設定完成后，又會回到定值1的設定，這時可直接用【進入】鍵檢查四個定值設置是否正確，當確認無誤后，按【返回】鍵，【運行】指示燈點亮，定值設定結束。
3．4模擬輸出整定
儀表提供一個4—20mA的模擬輸出，可用于計算機、記錄儀等遠程終端的接口。
模擬輸出整定包含三個操作步驟：模擬輸出的零基準、模擬輸出的滿量程和滿量程輸出的定義。模擬輸出整定的所有操作并不需要有實際加載信號的支持，這也是本儀表操作的方便之處。
在運行狀態下，同時按下【切換】和【模擬】鍵，【運行】指示燈熄滅，顯示器高位顯示L，此時，可對模擬輸出的4mA零基準進行調整。為適應調整的習慣和方便，模擬輸出的零位和量程調整與前述的數據設定方法不同，僅用【∧】和【∨】兩個鍵對信號大小調整，【∧】鍵是將信號調大，【∨】鍵是將信號調小，且可以連續按鍵不放進行快速調整或者點動按鍵進行慢速調整。調整時，除儀表的低四位顯示數變動外，后面板的模擬輸出端也有相應的模擬輸出，可供終端統調。調整是否準確應以實測為準，顯示數僅供參考。一旦調準后，按【進入】鍵確認，顯示器高位顯示H，此時，可對模擬輸出的滿量程20mA進行調整，調整的方法和要求同零基準的調整。按【進入】鍵確認后，顯示器的萬位閃爍，此時可對模擬輸出的滿量程進行定義，所謂滿量程輸出的定義就是指測量信號達到何值時模擬輸出達到滿量程。數據設定方法同3.2條標定中有關所述。
4 串行通訊協議
傳輸方式：RS485
傳輸速率：19.2K
數據連續循環輸出，信號格式:
開始 S□□□□□□ 0D 結束
1 2 3 4 5 6 7 8
其中第1位“S（十六進制為53）”為起始位，測量值為正數時第2位以“0”（十六進制為30），負數以“-” （十六進制為2D），第3位至第7位為測量值其中包含小數點（測量值0-9用十六進制表示為30-39，小數點用十六進制表示為2E），第8位為回車符。
